PowerBeam M5-400 ISO идеально подходит для решений, требующих максимальной производительности и радиочастотной изоляции. Антенна точки доступа выполнена совместно с защитным кожухом для снижения уровня радиопомех по бокам антенны, что особенно полезно при близком расположении нескольких антенн. Более того, такое решение позволяет существенно снизить ветровую нагрузку и защитить антенну и точку доступа от суровых погодных условий. Технология airMAX обеспечивает пропускную способность более 150 Мбит/с настоящего TCP/IP трафика.
Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.
В отличие от стандартных протоколов Wi-Fi, протокол TDMA AirMAX позволяет каждому пользователю для отправки и получения данных использовать предустановленные промежутки времени, регламентированные интеллектуальным контролером точки доступа. Этот метод уменьшает задержки, скрытые конфликты узлов и увеличивает эффективность эфирного времени, улучшает производительность и пропускную способность, снижает шумы и делает устройство особенно удобным для многопользовательского использования в сравнении с другими устройствами этого же типа.
Особенности
- Интеллектуальный QoS. Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи.
- Масштабируемость. Большая ёмкость и масштабируемость.
- Большая дальность. Допускает высокоскоростные соединения операторского класса.
- Инновационная механическая конструкция. Защитный кожух улучшает радиочастотное экранирование; встроенный механизм наклона позволяет отьюстировать антенну на 20° вверх или вниз; удобно устанавливать на мачту, так как для монтажа требуется только один гаечный ключ.
- Промышленная прочность конструкции. Крепёжные детали с покрытием GEOMET обладают улучшенной коррозийной устойчивостью, нежели с оцинкованным; тарелка и кронштейны изготовлены из оцинкованной стали, покрытой порошковой краской для более совершенной устойчивости к коррозии; защитный кожух снижает воздействие погодных условий.
К airMAX Sector может быть подключено до 100 станций airMAX. Для иллюстрирования общей концепции показано четыре станции.
Конструкция со встроенным изолятором отфильтровывает шум и повышает помехоустойчивость при развёртывании совместно расположенных устройств. Сравнивая две приведённые ниже диаграммы, отметим превосходные эксплуатационные качества интегрированного изолятора.
Программное обеспечение airOS
airOS — интуитивно понятная, универсальная, передовая технология прошивки от компании Ubiquiti — исключительно проста в использовании и не требует специальной подготовки для работы. За интерфейсом пользователя стоит мощная архитектура встроенного ПО, которая позволяет строить высокопроизводительные сети в формате «Точка-Многоточка» вне помещений.
- Поддержка протокола TDMA airMAX
- Выделение канала для устройств Ubiquiti
- Настраиваемая ширина канала
- Автоматическая синхронизация ACK
- Технология AAP
- Многоязыковая поддержка
airView
Встроенный во все Ubiquiti-устройства серии M, airView обеспечивает расширенный функционал анализатора спектра: графики «Waterfall» и «Waveform», а также график анализа спектра в режиме реального времени. Это даёт операторам возможность распознавать сигнатуры помех и планировать свои сети, минимизируя шумовые помехи.
- График «Waterfall» отражает совокупность энергии на каждой частоте с распределением по времени
- График «Waveform» представляет совокупность собранной энергии
- График «Real-time» показывает энергию в режиме реального времени в зависимости от частоты
- Recording - автоматическая запись данных анализатора спектра airView и вывод отчётов о результатах
airControl
Мощное и интуитивно понятное серверное веб-приложение для управления сетью — позволяет операторам централизованно управлять целыми сетями устройств Ubiquiti.
- Карта сети
- Мониторинг состояния устройств
- Массовое обновление прошивки
- Веб-доступ к интерфейсу пользователя
- Управление группами устройств
- Планирование задач
Технические характеристики
| Процессор | Atheros MIPS 74KC, 560 МГц |
| ОЗУ | 64 МБ DDR2 |
| ПЗУ | 8 МБ Flash |
| Сетевой интерфейс | 1х Ethernet-порт 10/100/1000 |
| Размеры | 459 х 459 х 261 мм |
| Вес | 3.22 кг |
| Блок питания | PoE 24 В, 0.5 А |
| Способ питания | Passive PoE (пины: 4, 5 (+); 7, 8 (-)) |
| Диапазон входного напряжения | 18 - 26 В DC |
| Максимальное энергопотребление | 8 Вт |
| Усиление | 25 дБи |
| Выходная мощность | До 20 дБм для РФ (до 24 дБм для других стран) |
| Диапазон рабочих частот | 5170 – 5875 МГц |
| Ветровая нагрузка | 390 Н при 200 км/ч |
| Стойкость к ветру | 200 км/ч |
| Светодиодные индикаторы | 1х Питание, 1х LAN, 4х WLAN |
| Индикация уровня сигнала | Программно настраиваемая в соответствии с уровнями RSSI пользователя |
| Ширина канала | 5/8/10/20/30/40 МГц |
| Поляризация | Двойная линейная |
| Корпус | УФ-стойкий пластик |
| Крепление | На мачту (монтажный набор в комплекте) |
| Защита от электростатических разрядов/электромагнитных импульсов | По воздуху: ±24 кВ, при контакте: ±24 кВ |
| Температура окружающей среды рабочая | -40.. +70 °С |
| Влажность окружающей среды рабочая | 5.. 95% (без конденсации) |
| Испытание солевым туманом | IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5 |
| Испытание на вибрации | IEC 68-2-6 |
| Испытания на температурный шок | IEC 68-2-14 |
| Испытания на УФ | IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4 |
| Испытания дождём и ветром | ETSI300-019-1.4, эквивалент: MIL-STD-810 G Method 506.5 |
Спецификация радиочасти
| | Скорость передачи | Мощность передатчика | Чувствительность | Погрешность |
|---|
| 802.11a | 6-24 Мбит/с | 24 дБм | -94 дБм | +/-2 дБ |
| 36 Мбит/с | 24 дБм | -80 дБм | +/-2 дБ |
| 48 Мбит/с | 23 дБм | -77 дБм | +/-2 дБ |
| 54 Мбит/с | 22 дБм | -75 дБм | +/-2 дБ |
| 802.11n / airMAX | MCS0 | 24 дБм | -96 дБм | +/-2 дБ |
| MCS1 | 24 дБм | -95 дБм | +/-2 дБ |
| MCS2 | 23 дБм | -92 дБм | +/-2 дБ |
| MCS3 | 23 дБм | -90 дБм | +/-2 дБ |
| MCS4 | 22 дБм | -86 дБм | +/-2 дБ |
| MCS5 | 21 дБм | -83 дБм | +/-2 дБ |
| MCS6 | 20 дБм | -77 дБм | +/-2 дБ |
| MCS7 | 20 дБм | -74 дБм | +/-2 дБ |
| MCS8 | 24 дБм | -96 дБм | +/-2 дБ |
| MCS9 | 24 дБм | -95 дБм | +/-2 дБ |
| MCS10 | 23 дБм | -92 дБм | +/-2 дБ |
| MCS11 | 23 дБм | -90 дБм | +/-2 дБ |
| MCS12 | 22 дБм | -86 дБм | +/-2 дБ |
| MCS13 | 21 дБм | -83 дБм | +/-2 дБ |
| MCS14 | 20 дБм | -77 дБм | +/-2 дБ |
| MCS15 | 20 дБм | -74 дБм | +/-2 дБ |
Параметры антенны
| Усиление | 25 дБи |
| КСВН | 1.5:1 |
| Механическая регулировка угла наклона антенны | ± 20° |
Диаграммы направленности
| Вертикальная поляризация |
в горизонтальной плоскости .png)
| в вертикальной плоскости .png)
|
| Горизонтальная поляризация |

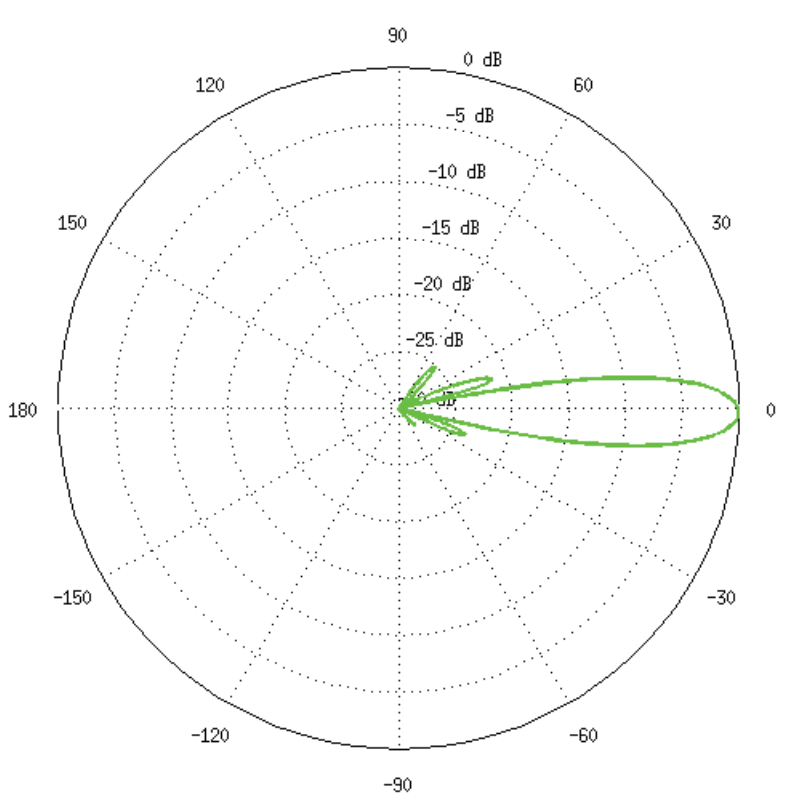

в горизонтальной плоскости .png)
| в вертикальной плоскости .png)
|
| Затухание несогласованности |
.png) |
Комплект поставки
| Отражатель | 1 шт. |
| Радиопрозрачный колпак | 1 шт. |
| Облучатель | 1 шт. |
| Задняя часть облучателя | 1 шт. |
| Крепёжная пластина | 1 шт. |
| Регулирующая пластина | 1 шт. |
| Зажимная скоба для мачты | 1 шт. |
| Шестигранные болты с шайбой М8х20 | 4 шт. |
| Соединительная гайка М8 | 2 шт. |
| Болт с квадратным подголовком М8х135 | 2 шт. |
| Адаптер питания PoE (24 В, 0.5 А) с крепёжной пластиной | 1 шт. |
| Шнур питания | 1 шт. |
| Краткое руководство по быстрой установке | 1 шт. |
