Внешняя точка доступа используется как для создания линков PtP (Точка - Точка), так и для для создания точек доступа типа PtMP (Точка - Многоточка). Устройство поддерживает технологии MIMO 2х2 и airMAX. Использование NanoBeam M5 оптимально для районов, где диапазон 2.4 ГГц сильно зашумлён.
Особенности
- Улучшенная устойчивость к шуму. NanoBeam излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
- Интегрируемая конструкция. Радиомодуль и антенны объединены вместе для повышения эффективности и компактности устройства, благодаря чему также достигается максимальное усиление. Устройство универсально и экономически эффективно для развёртывания сетей.
Технология airMAX ac
В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.
- Интеллектуальный QoS. Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи.
- Масштабируемость. Большая ёмкость и масштабируемость.
- Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.
Крепление
NanoBeam крепится на различные поверхности, включая стену и мачту, а наличие шарового шарнира позволяет выравнивать устройство и поворачивать его в трёх осях. Для крепления на мачту не требуется никакого дополнительного крепежа, а для того, чтобы закрепить NanoBeam на стене, вам необходим только набор специального крепления Nanobeam Wall Mount Kit (не входит в комплект поставки).
Технические характеристики
| Процессор | Atheros MIPS 74KC, 560 МГц |
| ОЗУ | 64 МБ DDR2 |
| ПЗУ | 8 МБ |
| Сетевой интерфейс | 1х10/100 Ethernet (RJ45) |
| Ширина канала | 5/8/10/20/30/40 МГц |
| Рабочий диапазон | 5170-5850 МГц |
| Выходная мощность | До 20 дБм для РФ (до 26 дБм для других стран) |
| Программное обеспечение | AirOS |
Спецификация радиомодуля
| | Скорость передачи | Мощность передатчика | Чувствительность приёмника | Погрешность |
|---|
| 802.11a | 6-24 Мбит/с | 26 дБм | -94 дБм | +/-2 дБ |
| 36 Мбит/с | 25 дБм | -80 дБм | +/-2 дБ |
| 48 Мбит/с | 24 дБм | -77 дБм | +/-2 дБ |
| 54 Мбит/с | 23 дБм | -75 дБм | +/-2 дБ |
| 802.11n / airMAX | MCS0 | 26 дБм | -96 дБм | +/-2 дБ |
| MCS1 | 25 дБм | -95 дБм | +/-2 дБ |
| MCS2 | 25 дБм | -92 дБм | +/-2 дБ |
| MCS3 | 25 дБм | -90 дБм | +/-2 дБ |
| MCS4 | 24 дБм | -86 дБм | +/-2 дБ |
| MCS5 | 23 дБм | -83 дБм | +/-2 дБ |
| MCS6 | 23 дБм | -77 дБм | +/-2 дБ |
| MCS7 | 23 дБм | -74 дБм | +/-2 дБ |
| MCS8 | 26 дБм | -95 дБм | +/-2 дБ |
| MCS9 | 25 дБм | -93 дБм | +/-2 дБ |
| MCS10 | 25 дБм | -90 дБм | +/-2 дБ |
| MCS11 | 25 дБм | -87 дБм | +/-2 дБ |
| MCS12 | 24 дБм | -84 дБм | +/-2 дБ |
| MCS13 | 23 дБм | -79 дБм | +/-2 дБ |
| MCS14 | 23 дБм | -78 дБм | +/-2 дБ |
| MCS15 | 23 дБм | -75 дБм | +/-2 дБ |
Параметры антенны
| Усиление | 16 дБи |
| Поляризация | Двойная линейная |
| Макс. КСВН | 1.5:1 |
| Диаграммы направленности |
| Вертикальная поляризация |
в горизонтальной плоскости
| в вертикальной плоскости
|
| Горизонтальная поляризация |
в горизонтальной плоскости
| в вертикальной плоскости
|

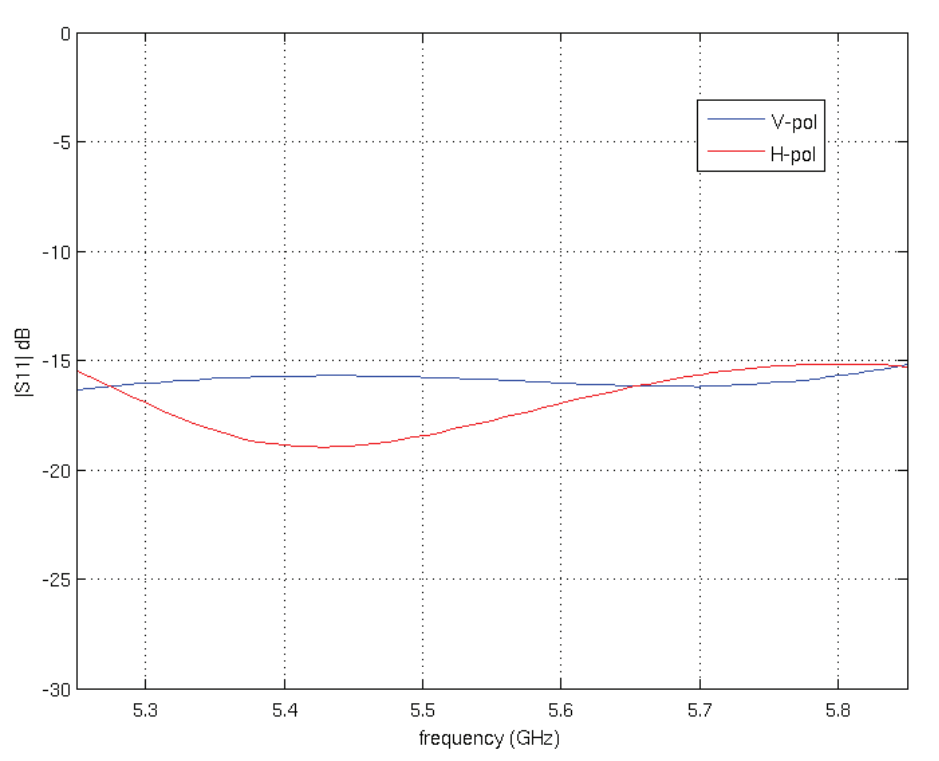

| График затухания несогласованности |
 |
Физические и климатические параметры
| Размеры | 140 x 140 x 54 мм |
| Вес | 0.32 кг |
| Материал корпуса | Устойчивый к УФ пластик для наружного применения |
| Максимальная потребляемая мощность | 6 Вт |
| Блок питания | 24 В, 0.5 A PoE |
| Способ питания | PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-)) |
| LED | 1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN |
| Индикация уровня сигнала | Программно настраиваемая индикация на основе уровня сигнала |
| Крепление | Крепление на мачту |
| Ветровая нагрузка | 1.1 кг при 200 км/ч |
| Температура окружающей среды рабочая | -40.. +70 °С |
| Влажность окружающей среды рабочая | 5.. 95% (без конденсации) |
| Испытания на вибрации | ETSI300-019-1.4 |
Комплект поставки
| Радиоустройство | 1 шт. |
| Кронштейн на шаровом шарнире | 1 шт. |
| Фиксирующее кольцо | 1 шт. |
| Металлический хомут | 1 шт. |
| Адаптер питания PoE 24 В, 0.5 А | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по быстрой установке |
