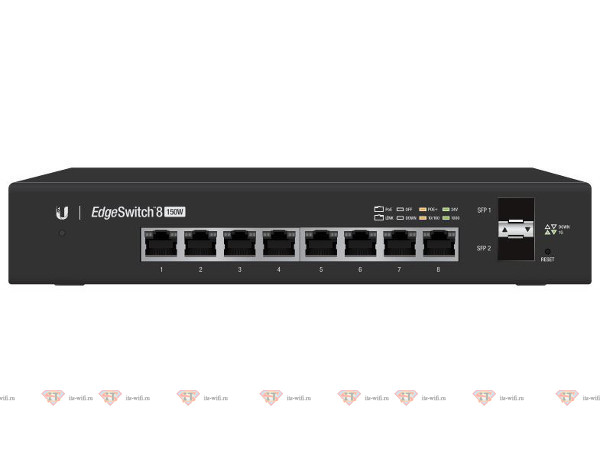

Стройте и расширяйте свою сеть с EdgeSwitch - устройством линейки EdgeMAX. Высокопроизводительный управляемый гигабитный PoE+ коммутатор обеспечивает интеллектуальную коммутацию для расширяющихся сетей - предлагает обширный набор передовых функций и протоколов коммутации (Layer 2), а также возможность маршрутизации (Layer 3).
Понятный пользовательский интерфейс
EdgeSwitch обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления, который помогает администраторам настраивать и контролировать функции коммутации. Для продвинутых пользователей доступен интерфейс командной строки через последовательный консольный порт, SSH и Telnet.
Мощный функционал
EdgeSwitch управляется многофункциональной операционной системой, которая предоставляет как базовые возможности коммутации, так и множество продвинутых опций:
- MSTP/RSTP/STP
- VLAN, Частная VLAN, Голосовая VLAN
- Агрегирование каналов
- DHCP Snooping, IGMP Snooping
- TACACS+, RADIUS, 802.1x, MAC Filtering, ACL
- DiffServ, CoS
- Статическая маршрутизация, Маршрутизация на основе политик (PBR)
- DHCP-сервер
Особенности
- 8 гигабитных портов RJ45
- 2 порта SFP
- 1 последовательный консольный порт
- Внутренняя пропуская способность: 10 Гбит/c
- Пропускная способность портов: 20 Гбит/c
- Скорость обработки пакетов: 14.88 млн.пак/с
- Максимальное энергопотребление: 150 Вт
- Поддержка POE+ IEEE 802.3at/af и Passive РоЕ 24 В
- Монтируется на стену (крепёж в комплекте)
- Можно ставить на стол (нельзя устанавливать несколько устройств друг на друга)
- Дополнительный вход питания постоянного тока (резервный или автономный)
Технические характеристики
| Размеры | 204 x 43 x 235 мм |
| Вес | 1.72 кг (1.8 кг с креплениями) |
| Общая внутренняя пропускная способность | 10 Гбит/с |
| Совокупная пропускная способность портов | 20 Гбит/с |
| Скорость обработки пакетов | 14.88 млн.пак/с |
| Максимальное энергопотребление | С раздачей PoE - 150 Вт
Без раздачи PoE - 20 Вт |
| Способ питания | AC: 100-240 В AC/50-60 Гц, AC/DC встроенный блок питания, универсальный вход
DC: 42-56 В DC внешний, (защита от неправильной полярности) вход для клеммного питания |
| Блок питания | AC/DC, внутренний, 150 Вт DC |
| Индикаторы (на каждом порту) | Система: Статус
RJ45: PoE, Скорость / Состояние соединения / Активность соединения
SFP: Скорость / Состояние соединения / Активность соединения |
| Сетевые интерфейсы | 8x 10/100/1000 Мбит/с RJ45 Ethernet
2x 1 Гбит/с SFP Ethernet |
| Интерфейс управления | Последовательный консольный порт RJ45, управление по выделенному кабелю или внутриполосно через порты Ethernet |
| Крепление на стену | Да |
| Защита от электростатического разряда/электромагнитного импульса | По воздуху: ±24 кВ
При контакте: ±24 кВ |
| Влажность окружающей среды рабочая | 5.. 95 % |
| Температура окружающей среды рабочая | Внутренний AC/DC @ 150 Вт: -25.. +45 °C
Внутренний AC/DC @ 100 Вт: -25.. +55 °C
Внешний DC: -25.. +60 °С |
| Испытание на шок и вибрацию | ETSI300-019-1.4 Standard |
Параметры раздачи PoE на порт
| Интерфейс PoE | PoE+ IEEE 802.3af/at (Контакты 1, 2+; 3, 6-)
24 В DC Passive PoE (Контакты 4, 5+; 7, 8-) |
Максимальная мощность на порту в режиме PoE+,
выдаваемая источником питания | 34.2 Вт |
| Напряжение в режиме 802.3at | 50–57 В |
| Максимальная мощность на порту в режиме Passive PoE | 17 Вт |
| Диапазон напряжения в режиме 24 В Passive PoE | 20-27 В |
Программные возможности
| Основные возможности коммутации | ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED);
IEEE 802.1AB: LLDP (Link Layer Discovery Protocol);
IEEE 802.1D: совместимость с STP;
IEEE 802.1S: совместимость с MSTP;
IEEE 802.1W: совместимость с RSTP;
IEEE 802.1Q: VLAN с VLAN по порту;
IEEE 802.1p: приоритет Ethernet с подготовкой и сопоставлением пользователей;
IEEE 802.1X: аутентификация по порту с поддержкой гостевого VLAN;
IEEE 802.3: 10BASE-T;
IEEE 802.3u: 100BASE-T;
IEEE 802.3ab: 1000BASE-T;
IEEE 802.1ak: локальные сети, соединяемые виртуальным мостом – поправка 07: Multiple Registration Protocol;
IEEE 802.3ac: тегирование VLAN;
IEEE 802.3ad: агрегирование параллельных каналов передачи данных в один логический;
IEEE 802.3x: управление потоком;
IEEE 802.1D-2004: протокол регистрации обобщённых атрибутов: оговорка 12 (GARP);
IEEE 802.1D-2004: динамическая L2 широковещательная регистрация: оговорка 10 (GMRP);
IEEE 802.1Q-2003: динамическая регистрация VLAN: оговорка 11.2 (GVRP);
RFC 4541: подчинение протоколу управления группами Интернета (IGMP) - отслеживающие коммутаторы;
RFC 5171: протокол обнаружения однонаправленных соединений (UDLD). |
| Дополнительные возможности Layer 2 | Устранение широковещательного шторма;
Устранение широковещательного/многоадресного/неизвестного одноадресного шторма;
Отслеживание DHCP;
Querier для отслеживания IGMP;
Поддержка IVL (Independent VLAN Learning – независимое изучение информации в разных виртуальных сетях);
Поддержка Jumbo-кадров;
Блокировка MAC на порту;
Зеркалирование порта;
Защищённые порты;
Статическое фильтрование МАС;
TACACS+;
Голосовые VLAN;
Не аутентифицированные VLAN;
Внутренний сервер аутентификации 802.1X. |
| Параметры платформы | DHCP-сервер:
- Максимальное количество пулов: 128;
- Максимальное число выданных адресов (всего): 2048.
Маршрутизация:
- Число маршрутов: 16;
- Число интерфейсов маршрутизации: 15.
VLAN сети: 255;
MAC адреса: 8К;
Размер кэша для ARP: 493
MSTP экземпляры: 4;
LAG каналы: 6;
Списки контроля доступа (ACL): 100 с 10 правилами на порт;
Классов трафика (очередей): 8. |
| Системные средства | Средство регистрации событий и ошибок;
Возможность загрузки периода работы и конфигурации;
Утилита PING;
Передача FTP/TFTP по IPv4/IPv6;
Выявление вредоносного кода;
BootP и DHCP;
RFC 2021: Дистанционный мониторинг сети RMON Version 2;
RFC 2030: Простой синхронизирующий сетевой протокол времени (SNTP);
RFC 2819: Дистанционный мониторинг сети RMON;
RFC 2865: Клиент RADIUS;
RFC 2866: Учёт RADIUS;
RFC 2868: Атрибуты RADIUS для поддержки туннельного протокола;
RFC 2869: Расширения RADIUS;
RFC 3579: Поддержка RADIUS для расширяемого протокола аутентификации (EAP);
RFC 3580: Руководство по использованию IEEE 802.1X RADIUS;
RFC 3164: Протокол Syslog BSD. |
| Управление | Веб-интерфейс;
Командная строка (CLI) промышленного стандарта;
IPv6 управление;
Управление паролями;
Поддержка автоматической установки образов программного обеспечения и файлов конфигурации;
SNMP v1, v2 и v3;
SSH 1.5 и 2.0;
SSL 3.0 и TLS 1.0;
Протокол копирования файлов SCP;
Telnet (поддержка нескольких сессий). |
| Маршрутизация Layer 3 | Статическая маршрутизация;
Маршрутизация на основе политик (Policy Based Routing). |
| QoS | Списки контроля доступа (ACL), действия на разрешение/запрет входящих IP и классификация передачи данных Layer 2, основанная на:
- ACL по времени;
- IP-адресу источника/назначения;
- TCP/UDP-порту источника/назначения;
- типу IP-протокола;
- полю ToS или DSCP;
- MAC-адресу источника/назначения;
- полю EtherType;
- приоритету пользователя IEEE 802.1p;
- VLAN ID;
- RFC 1858: рассмотрение безопасности для фильтрации IP-фрагментов.
Дополнительные атрибуты правил ACL:
- назначение потока данных специфическим очередям CoS;
- перенаправление совпадающих потоков трафика.
Дифференцированное обслуживание (DiffServ):
- классификация трафика, основанная на том же критерии, что и ACL;
- маркирование полями IP DSCP DSCP или заголовков приоритета, опционально;
- Police the Flow to a Specific Rate with Two-Color Aware Support;
RFC 2474: Определение полей дифференцированного обслуживания в заголовках IPv4 и IPv6;
RFC 2475: Архитектура дифференцированного обслуживания;
RFC 2597: Гарантированная пересылка на участке маршрута;
RFC 3246: Срочная пересылка на участке маршрута;
RFC 3260: Новая терминология и разъяснения для DiffServ.
Настройка соответствия очередей CoS (Class of Service – класс обслуживания):
- AutoVoIP: автоматические настройки CoS для VoIP;
- соответствие IP DSCP-to-Queue;
- настраиваемый интерфейс режима доверия (IEEE 802.1p, DSCP или недоверенный);
- интерфейс формирования выходной скорости;
- строгий приоритет в отличие от взвешенной диспетчеризации на очередь. |
Комплект поставки
| Коммутатор | 1 шт. |
| Кабель питания | 1 шт. |
| Пластины для крепления | 2 шт. |
| Крепёжные болты М4 | 8 шт. |
| Крепёжные винты М4 | 4 шт. |
| Дюбель М4 | 4 шт. |
| Руководство по установке | 1 шт. |
