RF elements Array Sector 2-14

Экономичная и простая в установке секторная антенна с возможностью совместного размещения с другими радиоустройствами, обладает отличными радиочастотными характеристиками и оптимизирована для высокопроизводительной работы в нелицензируемом диапазоне. Оснащена технологией BackShield, которая позволяет ослабить боковое и обратное излучение благодаря частотно-селективной поверхности, интегрированной непосредственно в корпус антенны.

Array Sector 2-14 обладает сбалансированным усилением в обеих поляризациях и обеспечивает надёжную работу независимо от выбранного канала. Антенна весит немного и изготовлена из высококачественных некоррозийных материалов, гарантирующих долгий срок службы.

Технические характеристики

Разъём антенны	2x RP-SMA (male) (на встроенных полу-гибких пигтейлах)
Тип антенны	Микрополосковая секторная
Материал	УФ-стойкий ABS-пластик, алюминиевый сплав, нержавеющая сталь
Степень защиты корпуса	IP55
Температура окружающей среды рабочая	-35.. +60 °C
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	160 Н при 160 км/ч
Электрический угол наклона	0°
Диапазон регулировки наклона	-12°/+3° (вниз/вверх)
Допустимый диаметр мачты	40–80 мм (рекомендуется как можно ближе к 80 мм)
Вес	3,7 кг — одно устройство 4 кг — одно устройство, включая упаковку
Размеры	804 х 257 х 160 мм — устройство 834 х 167 х 130 мм — устройство в упаковке
Рабочий диапазон	2400–2484 МГц
Усиление	14 дБи
Эффективность главного лепестка*	88%
Поляризация	Двойная линейная (вертикальная + горизонтальная)
Угол излучения в горизонтальной плоскости -3 дБ	Г 71° / В 80°
Угол излучения в вертикальной плоскости -3 дБ	Г 15° / В 15°
Угол излучения в горизонтальной плоскости -6 дБ	Г 112° / В 112°
Угол излучения в вертикальной плоскости -6 дБ	Г 21° / В 21°
Коэффициент обратного излучения	21 дБ
Кросс-поляризационная развязка	Г 30 дБ / В 30 дБ
Входной импеданс	50 Ом
КСВН	1.6 — максимальный 1.4 — средний
Развязка между портами	35 дБ

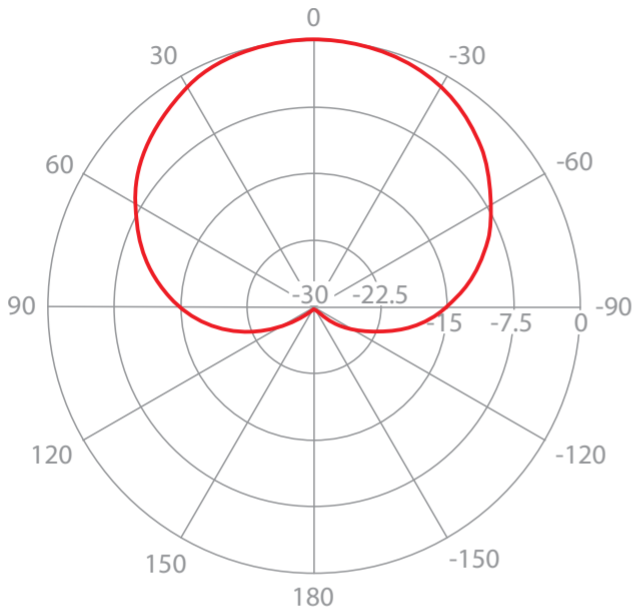

Диаграмма излучения в горизонтальной плоскости при горизонтальной поляризации

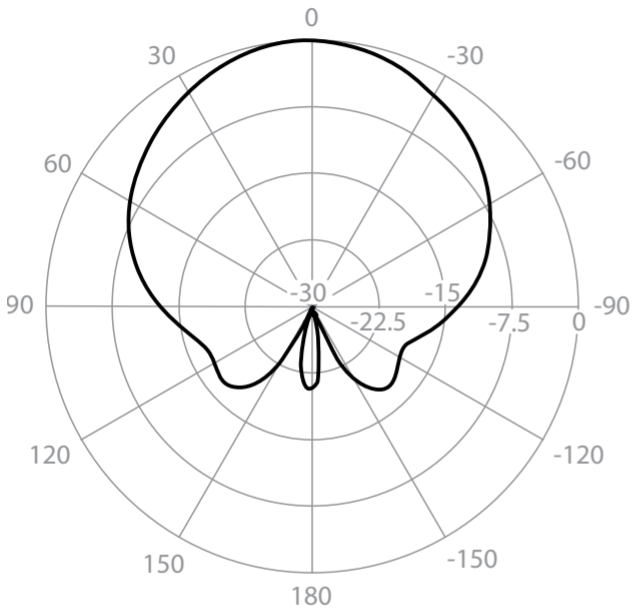

Диаграмма излучения в горизонтальной плоскости при вертикальной поляризации

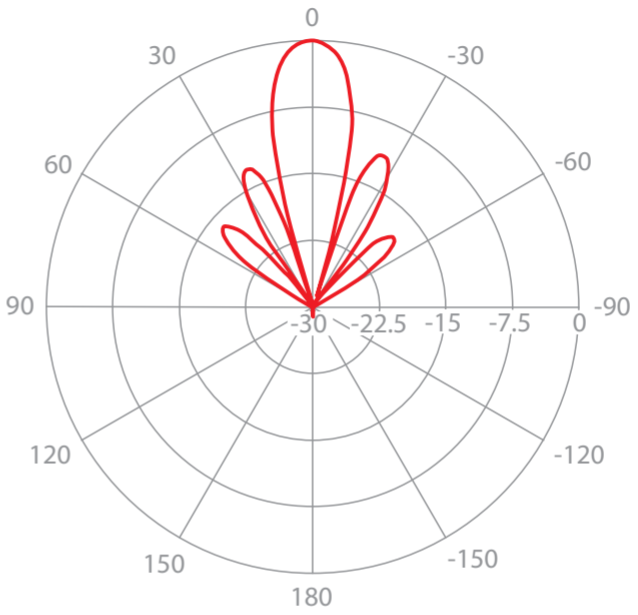

Диаграмма излучения в вертикальной плоскости при горизонтальной поляризации

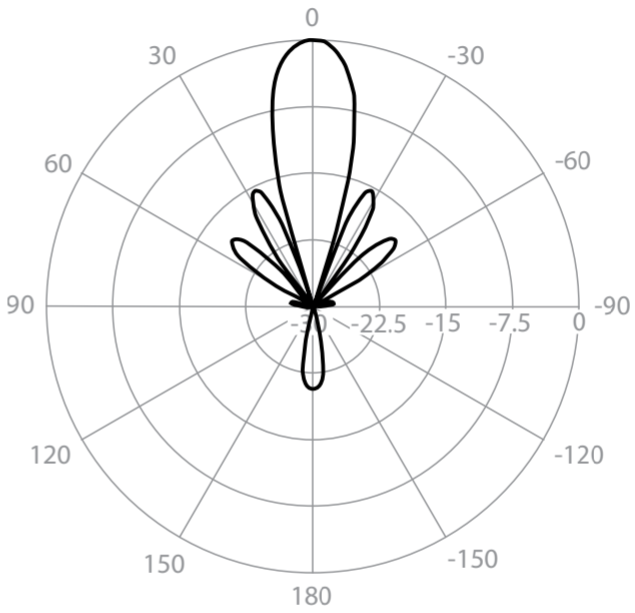

Диаграмма излучения в вертикальной плоскости при вертикальной поляризации

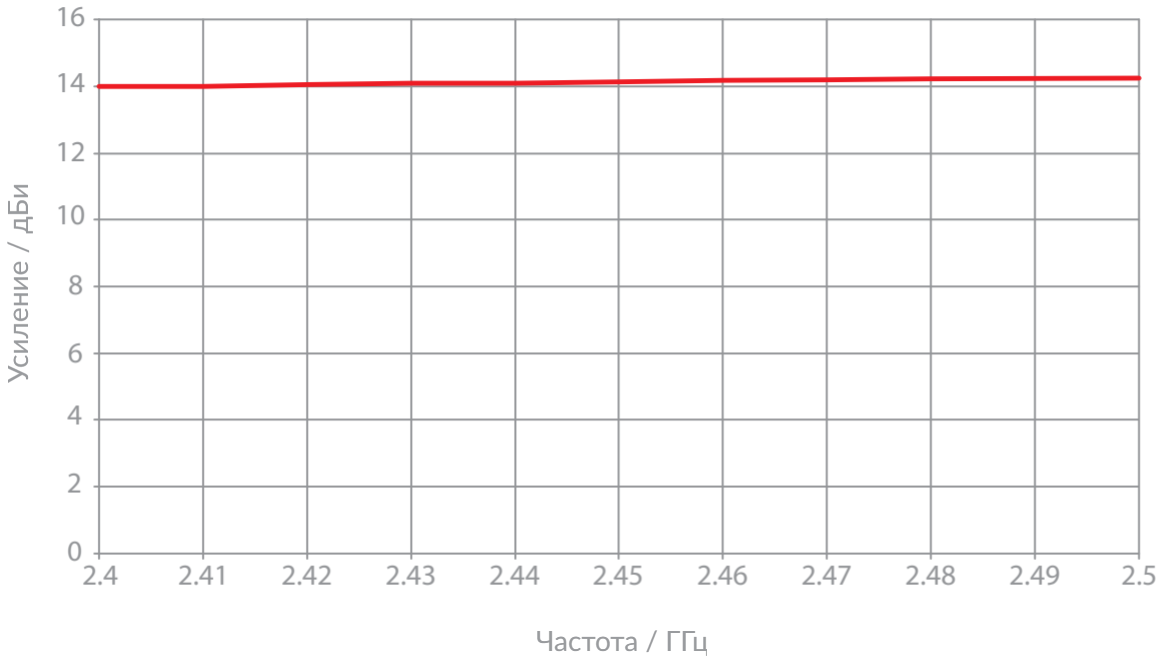

График усиления при горизонтальной поляризации

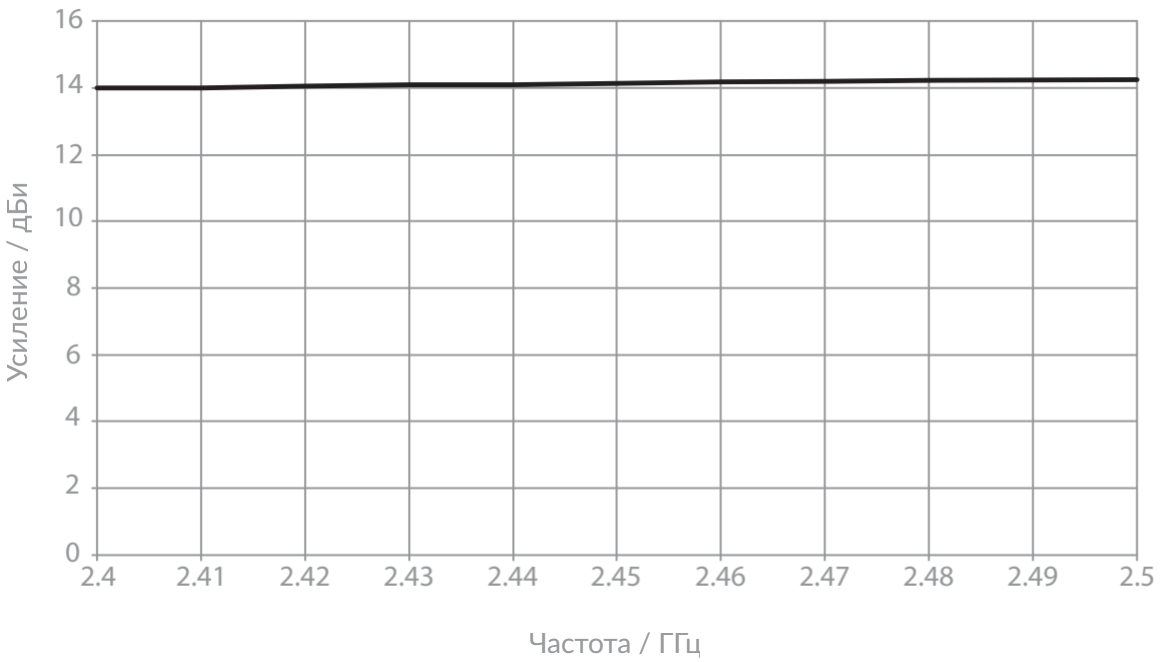

График усиления при вертикальной поляризации
Совместимые устройства
RF elements	StationBox S, StationBox S CARRIER CLASS, RockShield
MikroTik	BaseBox**, NetBox**, NetMetal**
Ubiquiti Networks	Rocket M2, Rocket 2AC Prism

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

**Необходимо крепление EasyBracket 912.
